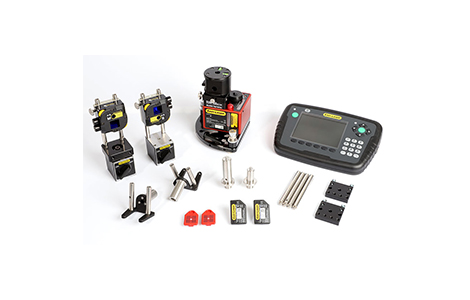

EL-9PLUS 设备几何校准仪

EL-9PLUS是完美的计量测试系统,主要检查测量设备的几何形状:直线度,旋转方向、平面度和垂直度,同时还可以进行激光轴对中测量。采用点激光PSD技术,有效测量距离为40m,精度可达0.0001mm,增加配件可扩展更多测量, IP67的设计。

产品功能 特点 参数
  • 软脚测量

    软脚测量

  • 机组测量

    机组测量

  • 直线度

    直线度

  • 平面度

    平面度

  • 平行度

    平行度

  • 偏移量及角度

    偏移量及角度

  • 热补偿

    冷态预置偏差量,实现设备运行状态下的精准对中

  • 断电续测

    测量过程意外中断,再次测量时可继续进行未完成的测量

  • 滤波器

    数据波动大时,提高精确度

  • 多组地脚

    适用于设备三对以上地脚的工况

  • 垂直/法兰安装的机器

    立式轴对中功能便于该类型设备测量和校准

  • 数显精确测量

    使用value值程序,可像用千分表一样测量,且自动 采集高精度数据也可灵活设定数据采集间隔和持续时间

  • 扩展功能

    偏置轴对中、皮带轮对中、振动测量、垂直度、椭圆度、同心度

  • 提高机器的可靠性和生产率,有效保证的生产效率

  • 提高密封性,减少润滑油泄漏,降低润滑油消

  • 减少摩擦,降低能耗

  • 利用润滑剂,降低机械过热和二次损坏的风险

  • 轴承和密封件寿命延长,减少零件更换的机率

  • 节省能源,减少停机检修时间

  • 无需培训,操作简单方便

  • 机器设备的精准对中,可减少生产时的故障风险

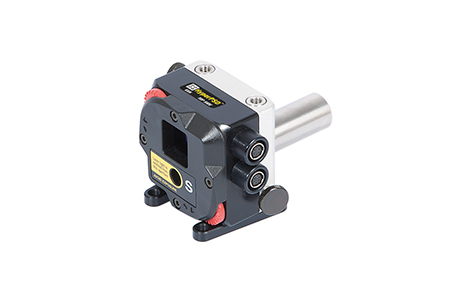

EL-9PLUS测量单元
探测器类型线
双轴PSD 20×20 mm
分辨率
0.0001 mm
测量误差
±1%
测量距离
20m
激光类型
二极管激光
激光波长
635-670 mm
激光等级
安全等级二级
激光功率
<1 mW
倾角计精度
0.1°
温度传感器精度
±1℃
防护等级
IP66、67
工作温度
-10℃-50℃
内置电池
锂电池
材质
铝合金
尺寸
60×60×42 mm
重量
202 g

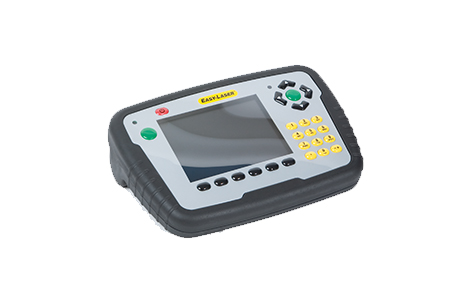

显示单元
尺寸类型
5.7寸彩色屏幕
显示精度
0.001 mm
电源管理
无间断电源EndurloTM管理系统
内置电池
锂电池
电池类型
4节2号干电池
工作时长
30小时
工作温度
-10℃-50℃
接口
USB A,USB B,电缆接口
内存容量
>100000组数据
附加功能
计算器,单位转换
防护等级
IP65
材质
PC/ABS/TPE
尺寸
180×180×45
重量
1250 g

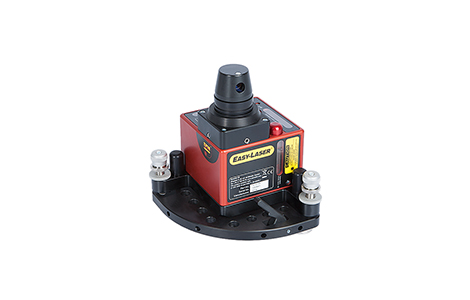

D22激光发射器
激光类型
二极管激光
激光波长
635-670 mm,可见红光
激光等级
安全等级二级
激光功率
<1 mW
激光直径
6 mm
测量距离
40 m
电池类型
1节2号干电池
工作时间
24小时
工作温度
0℃-50℃
调平范围
±30 mm/m
水平泡倾斜精度
0.02 mm/m
垂直度精度
0.01 mm/m
平整度
0.02 mm/m
转弯
0.1 mm/m
粗水平泡倾斜精度
5 mm/m
材质
铝合金
尺寸
139×169×139 mm
重量
2650 g
